Katlanabilir akıllı telefonların küresel sevkiyatları artmaya devam ederken,Fold Serisi LCD EkranlarTüketici elektroniği satış sonrası pazarında teknik açıdan en zorlu segmentlerden biri haline geldi. Geleneksel düz panel ekranlara yönelik standartlaştırılmış süreçlerin aksine esnek ekranlar, fiziksel yapı, elektriksel özellikler ve arıza modları açısından benzersiz zorluklar sunar; test etme, sınıflandırma ve yenileme konusunda özel yetenekler gerektirir.
IDC verilerine göre, küresel katlanabilir akıllı telefon sevkiyatı 2025 yılında 22 milyon adedi aştı; toplam kurulu taban ise 50 milyon adedi aştı. Samsung, bu pazarın yaklaşık %65'ini elinde bulunduruyor ve Fold serisini, Fold Serisi LCD Ekranlar için satış sonrası onarım talebinin en büyük kaynağı haline getiriyor. Sektör araştırması, katlanabilir cihazlarda 12 aylık kullanımdan sonra ekranla ilgili arıza oranının %7-9 olduğunu gösteriyor; bu oran, geleneksel amiral gemisi çubuk tipi telefonlardaki %3-5 oranından önemli ölçüde daha yüksektir. Menteşe bölgesindeki esnek kablo kırılmaları, esnek alt tabaka katmanlarının ayrılması ve dokunma sensörü arızası, ilk üç arıza modu olarak sıralanıyor. Yeni katlanabilir ekran aksamlarının resmi değiştirme maliyetleri genellikle 200 ila 400 ₺ arasında değişir ve bekleme süreleri 5-10 iş günüdür. Bu gerçeklik, Fold Serisi LCD Ekranlar için profesyonel kurtarma ve yenileme kanallarının olgunlaşmasını hızlandırdı.
Aşağıdaki tablo, şu anda satış sonrası piyasada mevcut olan Fold Serisi LCD Ekranlar için model tanımlayıcıları ve temel teknik özellikleri sunmaktadır:
| Ürün Modeli | Uyumlu Cihaz | Panel Tipi | Ana Ekran Boyutu | Çözünürlük | Yenileme Hızı | Sürücü IC'si |
|---|---|---|---|---|---|---|

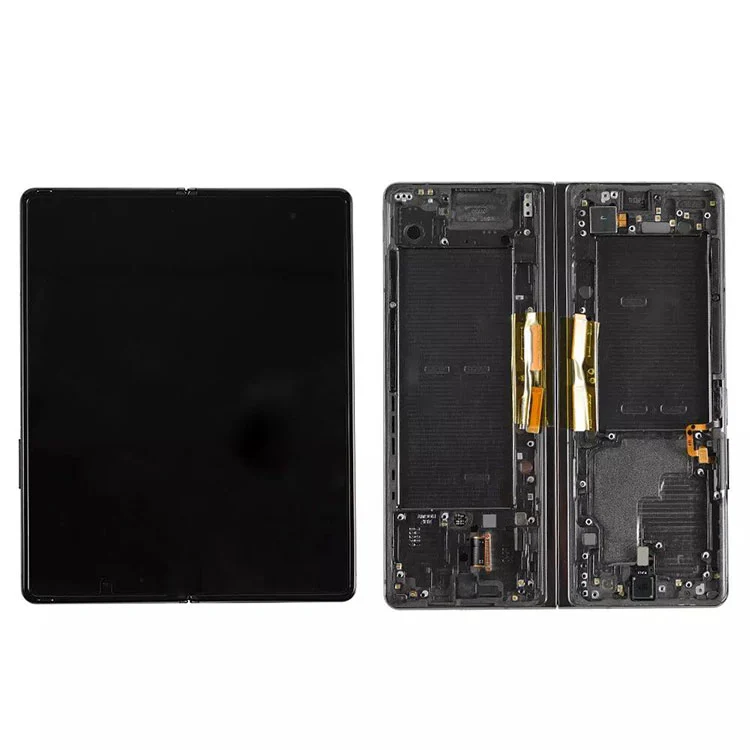

| 6 LCD'yi katlayın | Galaxy Z Fold6 | Dinamik AMOLED 2X | 7,6" | 2160×1856 | 120 Hz | S6SY761X |
| 5 LCD'yi katlayın | Galaxy Z Fold5 | Dinamik AMOLED 2X | 7,6" | 2176×1812 | 120 Hz | S6SY761 |
| 4 LCD'yi katlayın | Galaxy Z Fold4 | Dinamik AMOLED 2X | 7,6" | 2176×1812 | 120 Hz | S6SY760 |
| 3 LCD'yi katlayın | Galaxy Z Fold3 | Dinamik AMOLED | 7,6" | 2208×1768 | 120 Hz | S6SY759 |
| 2 LCD'yi katlayın | Galaxy Z Fold2 | Dinamik AMOLED | 7,4" | 2213×1689 | 120 Hz | S6SY758 |

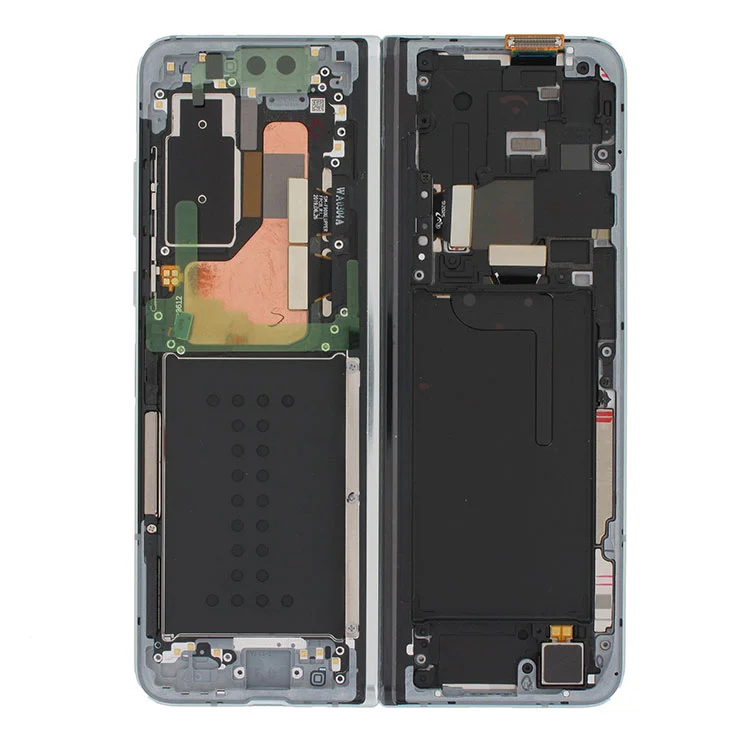

| LCD'yi katla | Galaxy Fold (1. Nesil) | Dinamik AMOLED | 7,3" | 2152×1536 | 60 Hz | S6SY757 |
Uyumluluk Notu:Konektör pin çıkışları ve esnek kablo atamaları nesiller arasında farklılık gösterir. Nesiller arası değiştirme desteklenmez.
Mühendislik açısından bakıldığında başarısızlıklarFold Serisi LCD EkranlarRastgele dağılım yerine tanımlanabilir fiziksel kalıpları takip edin.
Menteşe Alanı Metal İzi Yorulma Kırığı
Esnek OLED panelin altındaki çok katmanlı metal izler (veri hatları, tarama hatları, güç hatları), tekrarlanan katlama sırasında döngüsel bükülme gerilimine maruz kalır. Laboratuvar verileri, Samsung'un bu ekranları 200.000 kat olarak derecelendirdiğini, ancak menteşe toleransları ve toz girişiyle gerçek hayatta kullanımın 80.000-100.000 döngüden sonra bazı örneklerde mikro çatlaklara neden olduğunu gösteriyor. Elektrik testi, açık veya kısa devreleri gösteren bir veya daha fazla dikey çizgiyi (parlak veya koyu) ortaya çıkarır. Bu arıza türü, hassas bağlama ekipmanı, 100x büyütme altında kırılma noktalarının tespiti ve termokompresyon bağlamalı anizotropik iletken film (ACF) kullanılarak elektrik bağlantılarının yeniden kurulması yoluyla giderilebilir.
Dokunma Kaybına Neden Olan Esnek Alt Tabaka Delaminasyonu
Katlanabilir ekranlardaki dokunma sensörü katmanında genellikle esnek bir poliimid alt tabaka üzerine kaplanmış gümüş nanotel veya metal ağ malzemeleri kullanılır. Uzun süreli katlama, alt tabaka ile kapak camı optik yapışkan katmanı arasında lokal ayrılmaya neden olarak dokunmatik sinyal kesintisine neden olabilir. Tipik belirti, ekranın ortasında dokunma tepkisi vermeyen 2-3 cm genişliğinde bir banttır. Bu, temiz oda ortamının temizlenmesini ve vakumlu bağlama ekipmanıyla birlikte yüksek geçirgenliğe sahip optik yapıştırıcı kullanılarak yeniden laminasyon yapılmasını gerektirir. Onarım tesislerinin %12-15'inden azı bu sorunu tutarlı bir şekilde çözebilmektedir.
Sürücü IC veya Flex Kablo Tam Arızası
Bazı Fold Serisi LCD Ekranlar fiziksel olarak hasarsız görünür ancak görüntü çıkışı göstermez. Arıza izolasyon testi tipik olarak arızalı bir sürücü IC'sini veya sinyal yolundaki mekanik zayıf noktayı temsil eden, menteşe alanından geçen kırık bir uzun esnek kabloyu tanımlar. Arızalı segmenti teşhis kartlarını kullanarak bulduktan sonra esnek kablo değiştirilebilir veya sürücü IC'si yeniden toplanabilir. Bu onarım türü, %85'i aşan başarı oranlarıyla üç ana arıza kategorisi arasında en düşük maliyete sahiptir.
Beş Seviyeli Notlandırma Standardı
Profesyonel kurtarma operasyonları, Fold Serisi LCD Ekranların işlenmesi için geliştirilmiş bir sınıflandırma sistemi oluşturmuştur:
| Seviye | Tanım | Elektriksel Test Standardı | Düzenleme Yolu |
|---|---|---|---|
| A | Tam fonksiyonlu iyi ünite | Tüm alan genelinde dokunma sapması <1,5 mm, parlaklık bütünlüğü >%85, görüntü kusuru yok | Doğrudan devridaim |
| B | Küçük kozmetik kusur | Tam işlevsellik, küçük polarizasyon çizikleri veya çerçeve aşınmasına izin verilir | Temizlenmiş, azaltılmış dolaşım |
| C | Onarılabilir fonksiyonel arıza | Esnek kırılma, IC arızası veya sürücü kartı anormalliği ancak panel ve dokunmatik katman sağlam | Yapıştırma/yeniden laminasyon sürecine girin |
| D | Onarılamaz işlevsel arıza | Panel sıvı sızıntısı, OLED yanması veya alt tabakanın fiziksel kırılması | Bileşen düzeyindeki parçalar için sökme |
| E | Tamamla | Birden fazla katmanda yapısal hasar | Malzeme kurtarma |
Gerçek kurtarma çalışmalarından elde edilen sektör verileri, toplanan Fold Serisi LCD Ekranlar arasında A ve B Sınıflarının birlikte %18-22'yi, C Sınıfının %35-40'ını ve D ve E Sınıflarının geri kalanı oluşturduğunu göstermektedir. Arızalı ekranların yarısından fazlası, geleneksel düz LCD'ler için yaklaşık %30'luk yeniden kullanım oranından önemli ölçüde daha yüksek bir yeniden kullanım veya bileşen kurtarma değerine sahiptir.
Fold Serisi LCD Ekranların doğru derecelendirilmesi, özel bir test ekipmanı matrisi gerektirir:
| Test Kategorisi | Teçhizat | Temel Özellikler | Test Öğeleri |
|---|---|---|---|
| Elektrik | Ekran Test Cihazı | MIPI protokol desteği, 3.3V-5.5V ayarlanabilir | Gri tonlama, düz renk, degrade desenler |
| Elektrik | Dokunmatik Test Panosu | 126 noktalı matris taraması, ±0,5 mm doğruluk | Ölü bölge tespiti, sapma ölçümü |
| Elektrik | Yaşlanma Rafı | 72 saat, 25°C-45°C döngüsü | Gizli arıza taraması |
| Optik | Işık İletim Tablosu | 5000-8000 Lux ayarlanabilir | Sıvı sızıntısı, ezilme hasarı, polarizör kabarcıkları |
| Optik | Kırışıklık Derinliği Ölçer | Lazer yer değiştirme sensörü, ±0,01 mm hassasiyet | Fiziksel kırışıklık derinliği ölçümü |
| Görsel | Mikroskop | 100-200x büyütme | Altın parmak oksidasyonu, mikro çatlaklar |
| Güvenilirlik | Sıcaklık/Nem Odası | 60°C / %90 bağıl nem | Onarım sonrası stabilite doğrulaması |
| Güvenilirlik | Katlama Test Cihazı | 15-20 devir/dakika, programlanabilir açı | Bükülme ömrü örneklemesi |
Kurtarılan Samsung Fold serisi ekranların analizi, nesiller arasında farklı arıza modu dağılımlarını ortaya koyuyor:
| Ekran Modeli | Esnek Kırılma | Dokunma Delaminasyonu | IC/Esnek Kablo | Diğer | Genel Onarılabilirlik Oranı |
|---|---|---|---|---|---|
| 6 LCD'yi katlayın | %41 | %18 | %24 | %17 | %67 |
| 5 LCD'yi katlayın | %44 | %16 | %22 | %18 | %68 |
| 4 LCD'yi katlayın | %46 | %15 | %21 | %18 | %68 |
| 3 LCD'yi katlayın | %52 | %12 | %19 | %17 | %71 |
| 2 LCD'yi katlayın | %48 | %14 | %20 | %18 | %69 |
| LCD'yi katla | %38 | %10 | %35 | %17 | %72 |
Daha yeni nesil Fold 6 ve Fold 5, Fold 3'e kıyasla daha düşük kırılma oranlarına sahip, biraz geliştirilmiş esnek kablo tasarımı gösterir. Birinci nesil Fold ekranlar, daha yüksek sürücü IC arıza oranlarına sahiptir ancak onarımı genellikle daha kolaydır, bu da tüm nesiller arasında en yüksek genel onarılabilirliği sağlar.
B2B dağıtımında Fold Serisi LCD Ekranlar için sınıflara göre referans fiyat aralıkları aşağıdadır (birim başına ABD doları, 2026 1. Çeyrek piyasa verileri):
| Ekran Modeli | A sınıfı | B sınıfı | C Sınıfı (Onarıldı) | D Sınıfı (Parçalar) |
|---|---|---|---|---|
| 6 LCD'yi katlayın | 165-190$ | 140-160$ | 85-105$ | 35-45$ |
| 5 LCD'yi katlayın | 110-130$ | 90-110$ | 55-70$ | 25-35$ |
| 4 LCD'yi katlayın | 80-95$ | 65-80$ | 40-50$ | 18-25$ |
| 3 LCD'yi katlayın | 55-65$ | 45-55$ | 30-38$ | 12-18$ |
| 2 LCD'yi katlayın | 35-45$ | 28-35$ | 18-25$ | 8-12$ |
| LCD'yi katla | 25-32$ | 18-25$ | 12-18$ | 5-8$ |
Fiyatlandırma Notları:A Sınıfı üniteler üstün kalite gerektiren onarım kanallarına uygundur. C Sınıfı onarılmış üniteler (bağlama sonrası veya polarizör değişimi), fiyata duyarlı alıcılar için tam işlevsellik sunar. D Sınıfı parçalar, bileşen düzeyinde onarımlar için esnek kablolar, sürücü IC'leri ve polarizörler sağlar.
Altısının tümü içinFold Serisi LCD Ekranlar(Katlama 6 / Katlama 5 / Katlama 4 / Katlama 3 / Katlama 2 / Katlama LCD), aşağıdakileri içeren tam dereceli kararlı tedarik mevcuttur:
Tüm gönderiler, sağlanan test raporlarıyla birlikte ekran testinden, tam alanlı dokunmatik taramadan ve görsel derecelendirmeden geçer.
